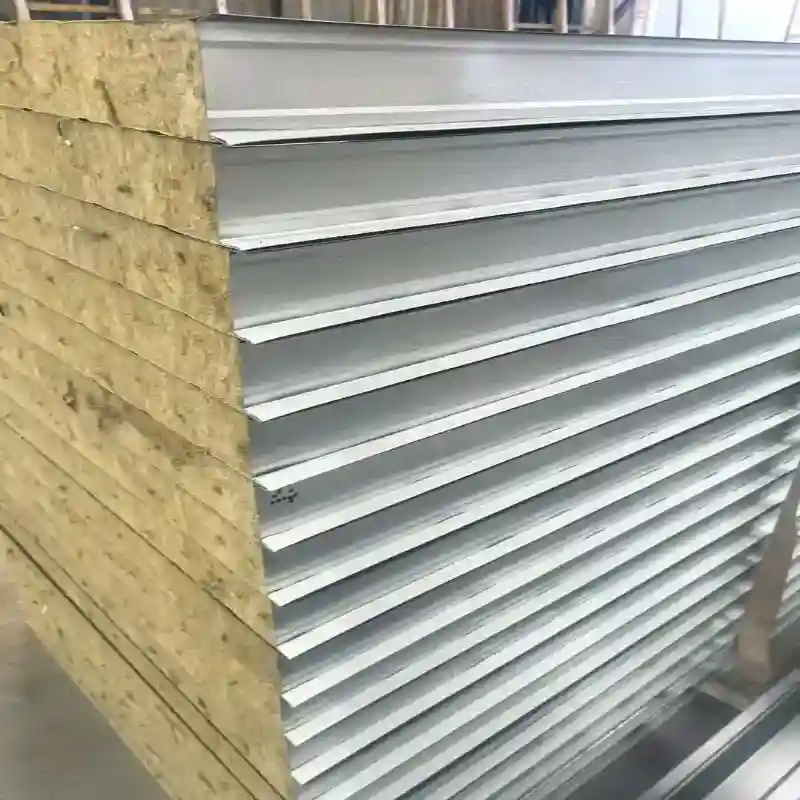

Metalen composiet dakpaneel

Shunchen Metal Composite Roof Panel biedt een geïntegreerde dakbedekkingsoplossing voor industriële installaties, magazijnen, koelopslag en commerciële gebouwen. Door de continue laminering van duurzame metalen huiden en geïsoleerde kernen (50–200 mm) worden extra lagen ter plaatse geëlimineerd en wordt de energie-efficiëntie gemaximaliseerd. Ondersteund door een groepscapaciteit van 450.000 ton, levert het volledig op maat gemaakte specificaties en snelle levering.

Belangrijkste kenmerken

Geïntegreerde thermische isolatie

De geïsoleerde kern is ingesloten tussen de metalen platen, waardoor een continue thermische barrière over het dak ontstaat. PU- en PIR-kernen zijn bijzonder geschikt voor gebouwen waar het beperken van de warmteoverdracht via het dak belangrijk is.

De vereiste dikte van een metaalcomposiet dakpaneel kan worden geselecteerd op basis van het isolatiedoel van het project en de lokale klimaatomstandigheden, in plaats van één vaste dikte voor elk gebouw te gebruiken.

Weerbestendig metalen oppervlak

De buitenste metaallaag vormt de eerste barrière tegen regen, zonlicht, wind en atmosferische blootstelling. Het gekozen coatingsysteem geeft bescherming aan de stalen of aluminium ondergrond en bepaalt tevens de zichtbare dakafwerking.

Voor projecten in vochtige, kust- of chemisch blootgestelde omgevingen moeten de substraat- en coatingspecificatie worden geselecteerd op basis van de verwachte corrosieomstandigheden.

Structurele stijfheid

De gelijmde sandwichconstructie combineert twee metalen huiden met een stijve of halfstijve isolatiekern. Hierdoor ontstaat een dikker en stabieler paneel dan een enkele dunne metalen plaat.

De stijfheid van het paneel is afhankelijk van het kerntype, de paneeldikte, de dikte van de metaalplaat, de profielgeometrie, de overspanning en de bevestigingsmethode. Voor een structureel dakontwerp moet de uiteindelijke paneelconfiguratie daarom worden geselecteerd op basis van de vereiste overspanning en belastingsomstandigheden.

Verminderde daklagen

Omdat de metalen bekleding en isolatie als één fabrieksonderdeel worden geleverd, vereist het dakbedekkingssysteem geen aparte isolatielaag tussen de buitenste dakplaat en de binnenkant van het gebouw.

Deze geïntegreerde configuratie kan het aantal installatiefasen verminderen en de materiaalhantering tijdens de dakconstructie vereenvoudigen.

Aangepast uiterlijk van het oppervlak

De buiten- en binnenplaten kunnen in verschillende coatingafwerkingen en kleuren worden geleverd. Hierdoor kan het uiterlijk van het dak worden afgestemd op industriële faciliteiten, commerciële gebouwen, magazijnen en andere architectonische vereisten.

Toepassingen

Industriële werkplaatsen en fabrieken

Dakpanelen van metaalcomposiet worden gebruikt voor fabrieksdaken waar thermische isolatie vereist is, samen met een afgewerkt metalen dakoppervlak. PU-, PIR- en steenwolconfiguraties kunnen worden geselecteerd op basis van de thermische en brandvereisten van het gebouw.

Magazijnen en logistieke gebouwen

Magazijnen vereisen grote dakoppervlakken met consistente paneelafmetingen en efficiënte installatie. De geprefabriceerde paneelconstructie is geschikt voor magazijnen met stalen frame en logistieke faciliteiten waar de dakconstructie grote oppervlakken moet bestrijken.

Voorzieningen voor koude opslag

Voor koelopslag- en temperatuurgecontroleerde gebouwen kunnen PU- of PIR-kernen worden geselecteerd vanwege hun thermische isolatie-eigenschappen. De paneeldikte wordt normaal gesproken bepaald op basis van de beoogde binnentemperatuur, het buitenklimaat, de koelbelasting en het ontwerp van de gebouwschil.

Commerciële en agrarische gebouwen

De panelen kunnen worden gebruikt voor commerciële gebouwen, agrarische opslagfaciliteiten, veestallen en andere constructies die een afgewerkte geïsoleerde dakbehuizing vereisen.

Brandgevoelige industriële gebouwen

Kernconfiguraties van steenwol kunnen worden gebruikt als het project een minerale isolatiekern met niet-brandbare eigenschappen vereist. De uiteindelijke brandclassificatie moet worden bevestigd volgens de volledige paneelconstructie en de toepasselijke testnorm.

Technische parameters

Productspecificaties

Typische dikteselectie

De dikte van metaalcomposietdakpanelen moet worden bepaald op basis van de vereiste thermische prestaties, brandspecificaties, overspanning, lokaal klimaat en structureel ontwerp, in plaats van uitsluitend op basis van het gebouwtype te worden geselecteerd.

Toepasselijke normen

Shunchen kan panelen vervaardigen volgens gespecificeerde Chinese en internationale vereisten, waaronder GB/T 23932-2009 en EN 14509, indien van toepassing. Brand- en prestatietests kunnen worden geregeld volgens de toepasselijke projectspecificatie, inclusief relevante ASTM of andere regionale testmethoden.

De exacte standaard en testmethode moeten vóór productie worden bevestigd, omdat de brandclassificatie en thermische prestaties afhankelijk zijn van de volledige paneelconstructie, inclusief de metalen huiden, kernmateriaal, dikte, verbindingen en installatieconfiguratie.

Productie- en kwaliteitscontrole

Continue paneelproductie

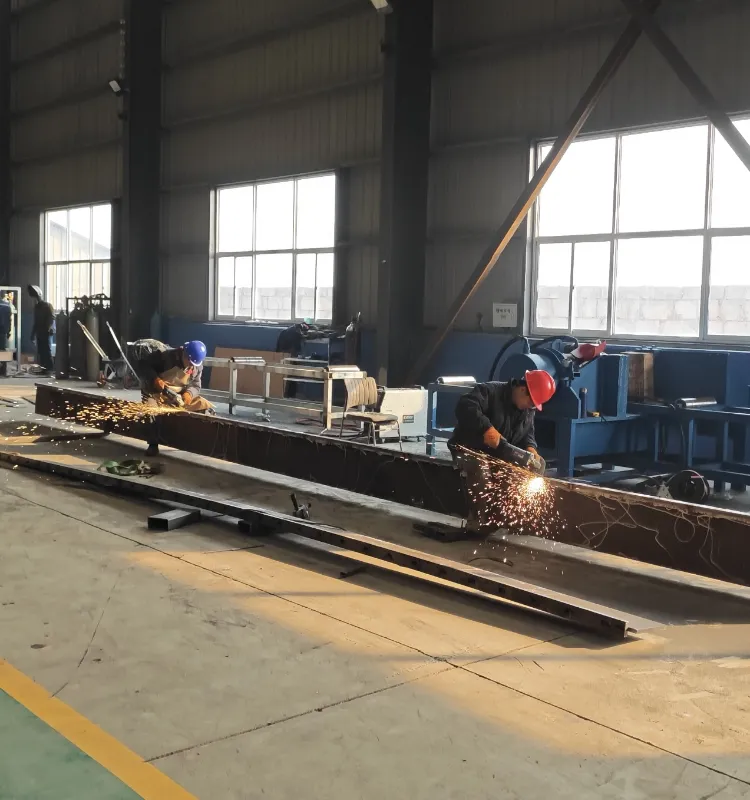

Shunchen maakt gebruik van geautomatiseerde, continue composietproductielijnen om de metalen platen te vormen, de isolatiekern voor te bereiden, verbindingsmaterialen aan te brengen en de lagen tot een geïntegreerd paneel te persen.

Door de continue productie blijven de paneelgeometrie en de laagopstelling consistent gedurende de hele productierun.

Kernmateriaalinspectie

Vóór het lamineren wordt de isolatiekern gecontroleerd op de vereiste materiaalsoort en specificatie. Dichtheid, dikte en andere relevante eigenschappen kunnen worden geverifieerd volgens de geselecteerde kern en toepasselijke inspectie-eisen.

Inspectie van paneelafmetingen

Afgewerkte metalen composiet dakpanelen worden gecontroleerd op dikte, breedte, lengte, profielconditie en zichtbare maatafwijking. De inspectie richt zich op de vraag of het afgewerkte paneel overeenkomt met de goedgekeurde productiespecificatie.

Verlijming en oppervlakte-inspectie

Het verlijmde grensvlak wordt geïnspecteerd op zichtbare delaminatie en onvolledige hechting. Het metalen oppervlak wordt vóór het verpakken gecontroleerd op krassen, defecten in de coating, deuken en andere zichtbare beschadigingen.

Prestatietesten

Afhankelijk van de productconfiguratie en projectvereisten kan het testen thermische geleidbaarheid, brandprestaties, buigweerstand en andere relevante prestatieverificatie omvatten.

Voor exportorders die onafhankelijke verificatie vereisen, kan inspectie door derden via organisaties zoals SGS of BV worden geregeld op basis van de overeengekomen inspectieomvang.

OEM-aanpassing

Kern- en metaalmateriaalkeuze

Klanten kunnen de buitenste metalen plaat, de binnenste metalen plaat en de isolatiekern specificeren volgens de projectvereisten. Shunchen kan combinaties leveren op basis van kleurgecoat staal, aluminium-magnesium-mangaanlegering, PU, ​​PIR, steenwol en glaswol.

Paneeldikte en breedte

De paneeldikte kan worden aangepast aan de isolatievereisten en het gebouwontwerp. De effectieve breedte kan ook worden aangepast aan de dakindeling en het installatiesysteem.

Aangepaste paneellengte

Panelen kunnen in vaste of aangepaste lengtes worden geproduceerd. De productie op maat vermindert de noodzaak van uitgebreid zagen ter plaatse en maakt het mogelijk de paneelafmetingen aan te passen aan de dakgeometrie.

Oppervlaktecoating en kleur

Klanten kunnen het coatingtype, de oppervlakteafwerking en de kleur specificeren. Polyester- en fluorkoolstofcoatingsystemen zijn beschikbaar voor verschillende eisen op het gebied van blootstelling en uiterlijk.

Geprefabriceerde verwerking

Bijkomende fabrieksbewerkingen kunnen bestaan ​​uit het openen, afdichten van randen, buigen van hoeken en voorboren volgens goedgekeurde tekeningen. Deze handelingen worden vóór verzending voltooid wanneer het project vereist dat de panelen gedeeltelijk voorbereid voor installatie aankomen.

Installatie en aansluiting

Dakindeling

Vóór installatie moet de dakconstructie worden gecontroleerd op uitlijning, gordingsafstand, niveau en draagkracht. De afmetingen van metalen composiet dakpanelen moeten worden gecontroleerd aan de hand van de goedgekeurde dakindeling voordat de bundels op het dak worden getild.

Paneelpositionering

Panelen worden langs de ontworpen dakrichting geplaatst en ondersteund door de onderliggende gordingen. Een juiste uitlijning is belangrijk omdat de paneelverbinding de continuïteit van de dakbedekking bepaalt.

Gezamenlijke verbinding

Aangrenzende panelen worden verbonden via de ontworpen zijverbinding of overlapstructuur. De verbinding moet vóór het bevestigen volledig in elkaar grijpen en uitgelijnd zijn, om openingen tussen de panelen te voorkomen.

Bevestiging

Bevestigingsmiddelen worden via het aangewezen bevestigingsgebied in de draagconstructie geïnstalleerd. Het type bevestigingsmiddel, de afstand, de specificatie van de sluitring en de bevestigingspositie moeten overeenkomen met de installatietekening van het project en de lokale windbelastingvereisten.

Knipperen en afdichten

Dakranden, nokken, dalen, doorvoeringen en andere verbindingen vereisen een passende afwerking en afdichting. Deze gebieden zijn bijzonder belangrijk om het binnendringen van water te voorkomen, omdat ze het doorlopende dakoppervlak onderbreken.

Installatiedetails moeten de installatie-instructies van de paneelleverancier en het goedgekeurde dakontwerp van de constructeur volgen.

Waarom kiezen voor Shunchen?

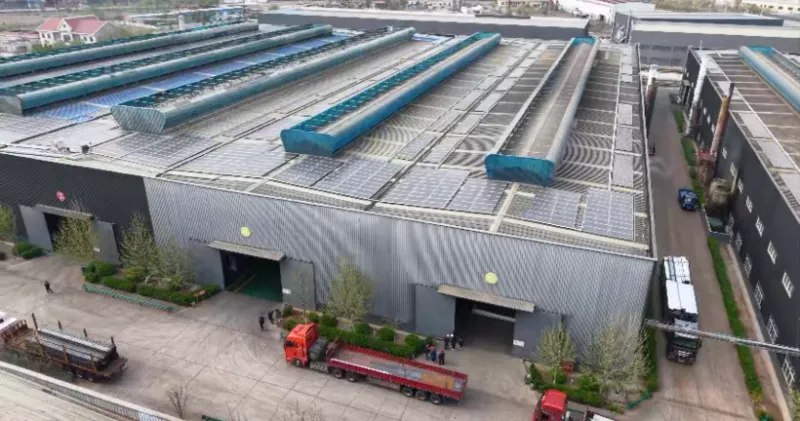

Shunchen levert dakpanelen van metaalcomposiet vanuit een geïntegreerde productiebasis voor staalverwerking met faciliteiten voor de verwerking van staalmateriaal, coating, galvanisatie, opslag en logistiek.

De groep heeft een jaarlijkse productiecapaciteit van meer dan 450.000 ton en meer dan 40.000 vierkante meter productie- en opslagruimte. Voor bestellingen van composiet dakpanelen ondersteunt deze productie-infrastructuur de inkoop van grondstoffen, paneelproductie, aangepaste verwerking, inspectie, verpakking en exportverzending binnen dezelfde toeleveringsketen.

Klanten kunnen vóór de productie de paneelkern, metaalplaat, dikte, breedte, lengte, coating, kleur en prefabricagevereisten specificeren. Technische informatie wordt beoordeeld aan de hand van de projectspecificatie, zodat de productieconfiguratie wordt bevestigd voordat de order in productie gaat.

Voor exportorders kan Shunchen fabriekstestdocumentatie, dimensionale inspectiegegevens, materiaaldocumentatie en indien nodig inspectie door derden leveren. FOB- en CIF-verzendingsregelingen zijn beschikbaar voor internationale bestellingen.

Veelgestelde vragen

Wat is het verschil tussen een metalen composiet dakpaneel en een enkellaagse metalen dakplaat?

Een dakpaneel van metaalcomposiet bevat een isolatiekern tussen twee metaallagen, terwijl een enkellaagse dakplaat voornamelijk voor de weerbestendige buitenbedekking zorgt. De composietstructuur combineert daarom dakbedekkings- en isolatiefuncties in één geprefabriceerd onderdeel.

Welke kern moet worden gekozen voor een composiet dakpaneel?

PU en PIR worden vaak gekozen wanneer thermische isolatie de primaire vereiste is. Steenwol is geschikt voor projecten waarbij brandwerendheid en isolatie op mineraalbasis belangrijk zijn. Glaswol kan worden overwogen wanneer thermische en akoestische isolatie vereist is. De uiteindelijke selectie moet de thermische en brandspecificaties van het project volgen.

Welke plaatdiktes zijn beschikbaar?

Veel voorkomende diktes zijn 50, 75, 100, 150 en 200 mm. Andere diktes kunnen worden besproken op basis van de vereiste thermische prestaties en projectontwerp.

Kan de paneellengte worden aangepast?

Ja. Panelen kunnen worden geleverd in vaste lengtes zoals 6 m en 12 m of op specifieke lengtes worden gesneden, afhankelijk van de dakindeling en transportvereisten.

Kunnen de buitenkleur en coating worden aangepast?

Ja. Polyester-, fluorkoolstof- en andere gespecificeerde coatingsystemen kunnen worden geleverd. De kleur kan ook worden aangepast aan het beschikbare coatingsysteem en de projectvereisten.

Kunt u aluminium-magnesium-mangaanpanelen leveren?

Ja. Platen van een aluminium-magnesium-mangaanlegering kunnen worden gebruikt als metalen oppervlak voor geschikte samengestelde dakpaneelconfiguraties. De substraatdikte en paneelstructuur moeten worden bevestigd in overeenstemming met het dakontwerp.

Kunnen jullie openingen verwerken vóór verzending?

Ja. Openen, randafdichten, buigen en voorboren kunnen volgens goedgekeurde productietekeningen worden geregeld.

Welke gegevens zijn nodig voor een offerte?

De vereiste informatie omvat normaal gesproken het dakoppervlak of het aantal panelen, de paneeldikte, het kernmateriaal, het type en de dikte van de metalen plaat, de effectieve breedte, de paneellengte, de coating, de kleur, de installatievereisten en de leveringsbestemming. Daktekeningen zijn nuttig wanneer de klant hoeveelheidsberekening of prefabverwerking wenst.

Kunt u inspectie door derden regelen?

Ja. Inspectie door SGS, BV of een andere overeengekomen derde partij kan worden geregeld volgens de inspectieomvang zoals gespecificeerd in het koopcontract.
